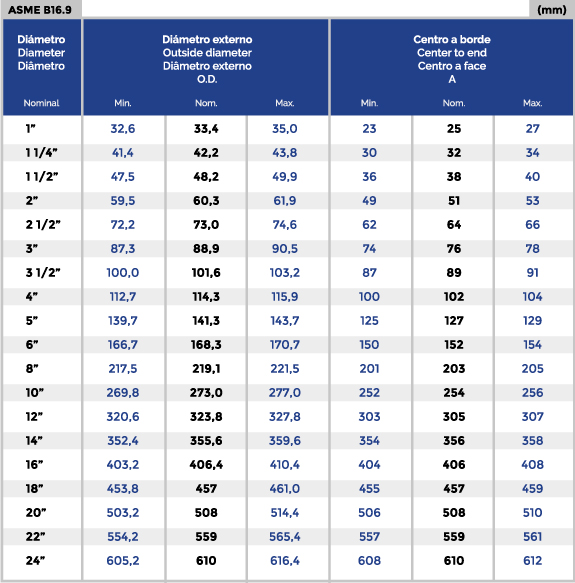

Codo radio largo 45°

Codo radio largo 90°

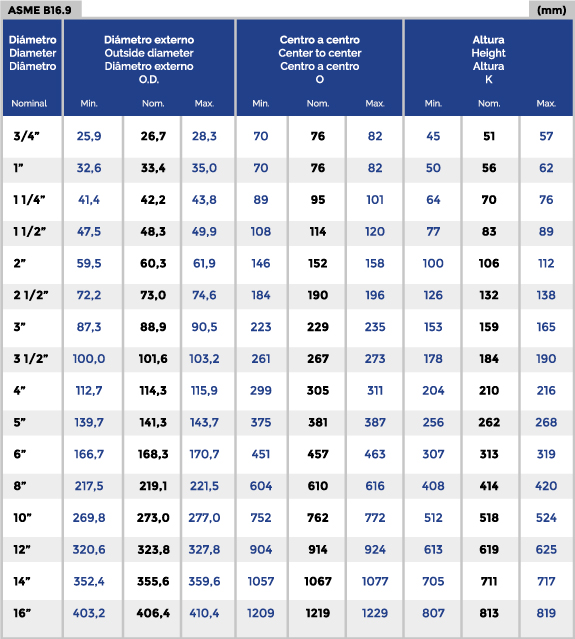

Codo radio largo 180°

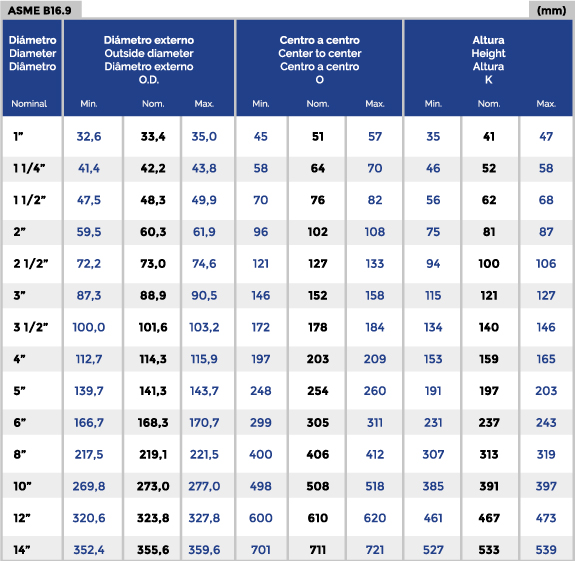

Codo radio corto 90°

Codo radio corto 180°

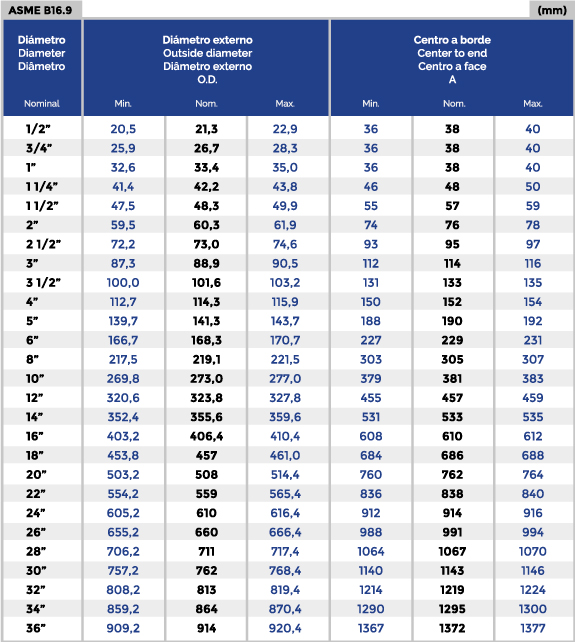

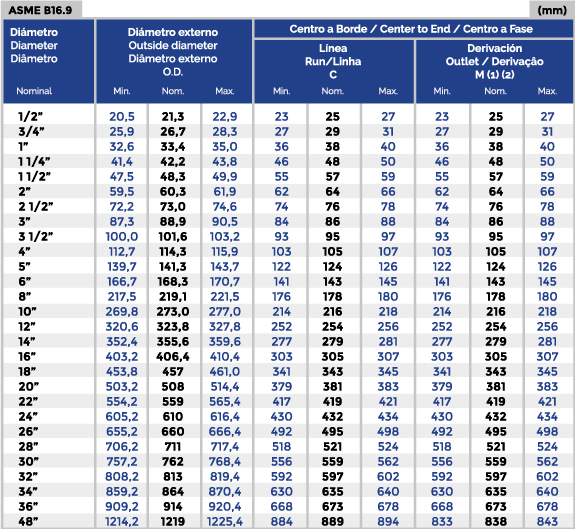

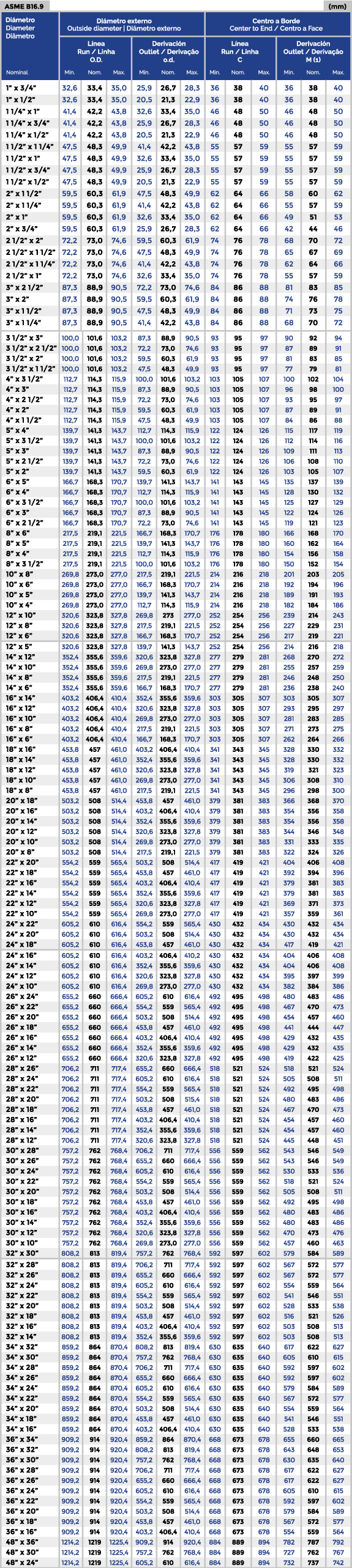

Te normal y Cruz normal

Te y Cruz de Reducción





(1) La dimensión M para 26" y mayores es recomendada pero no requerida.
(2) Dimensiones aplicables para cruces de 24" y menores.





La dimensión M para 14" y mayores es recomendada pero no requerida.

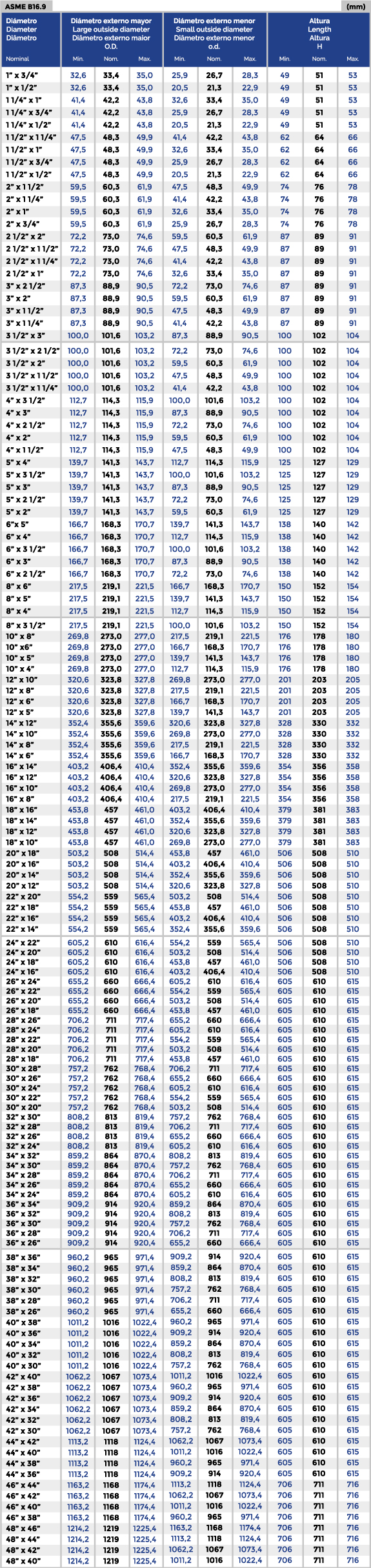

REDUCCIÓN CONCÉNTRICA Y EXCÉNTRICA





Aunque la figura ilustrada representa una reducción tipo "campana", la utilización de reducción cónica no esta restringida.

CASQUETE SEMIELIPTICO

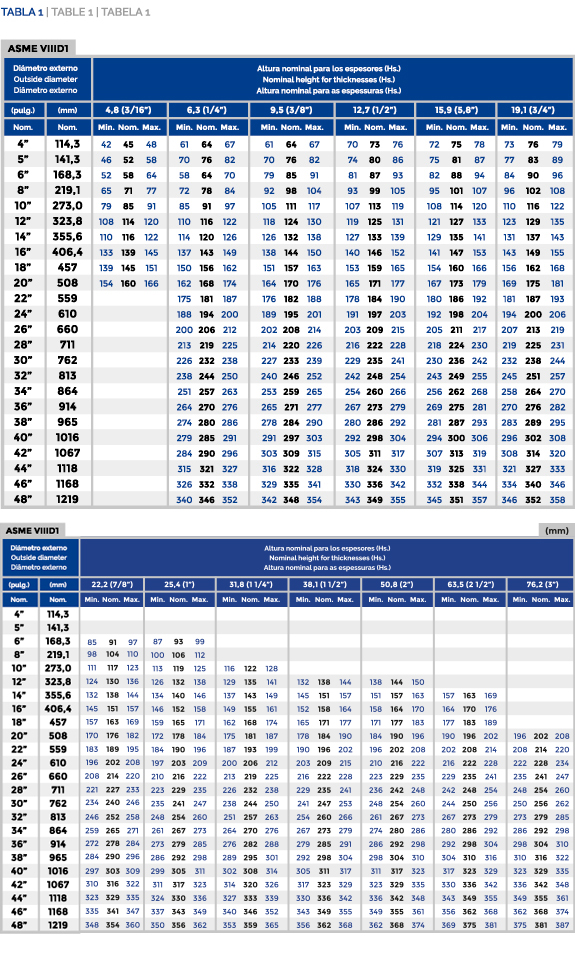

ASME VIII DIV. 1

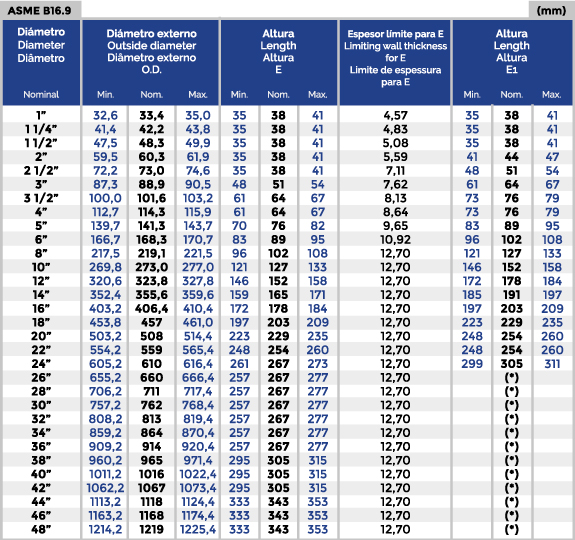

CASQUETE SEMIELIPTICO
ASME B16.9

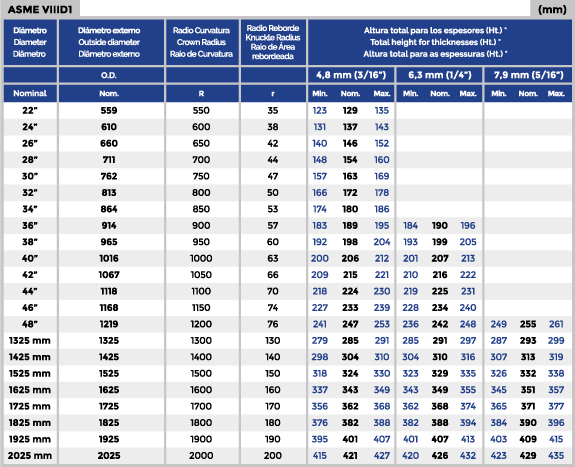

CASQUETE TORIESFERICO

CASQUETES ARMADOS



Altura mínima de referencia, no mandatoria.

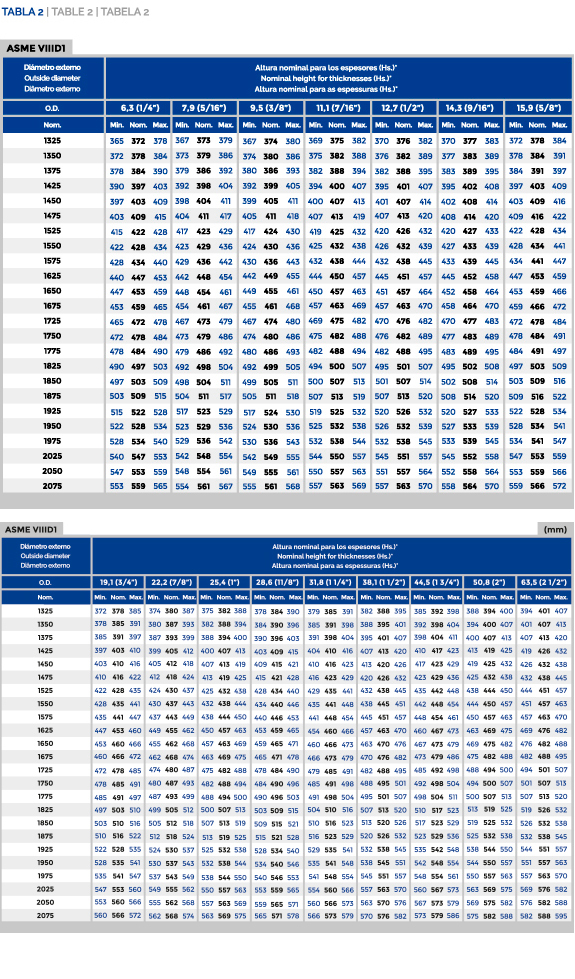

Tolerancias según ASME VIIID1 | ASME B16.9

Altura mínima de referencia, no mandatoria.
Tolerancias según ASME VIIID1 | ASME B16.9
Diámetros superiores a 2075 mm pueden ser provistos armados en gajos y calota.






La relación entre R y r es: Hasta 48" r = 1/16 R; 1325 mm y mayores r = 1/10 R. Diámetros superiores a 2025 mm, pueden ser provistos armados en gajos y calota
* Altura mínima de referencia, no mandatoria.
Casquete armado en gajos y calota



Fabricado desde 2.200 a 10.000 mm.

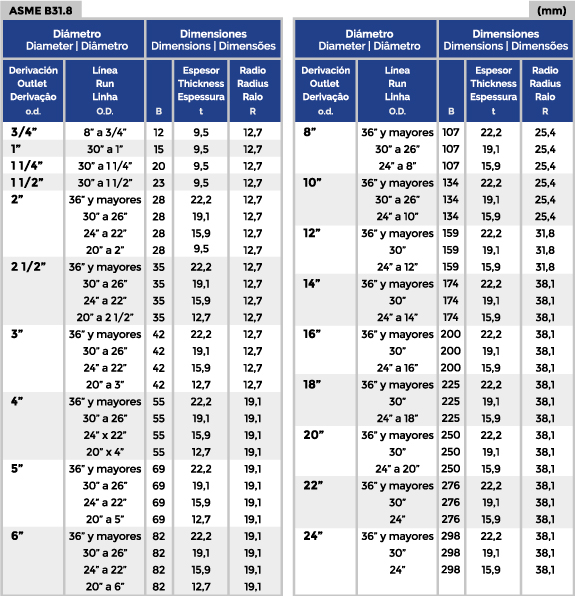

REFUERZO DE DERIVACIÓN

OTROS REFUERZOS



* Las dimensiones mínimas de referencia, no son mandatorias.
PAD


REFUERZO UNION RECTA


REFUERZO ENVOLTURA TOTAL ARMADO


REFUERZO ENVOLTURA TOTAL


Piezas fabricadas hasta 48"

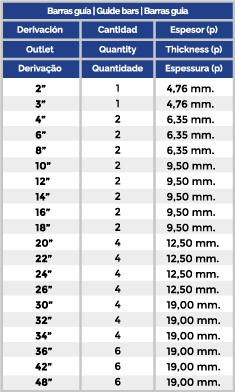

TE NORMAL Y DE REDUCCIÓN SCRAPER



El Diámetro de pasaje interior requerido deberá ser indicado o acordado

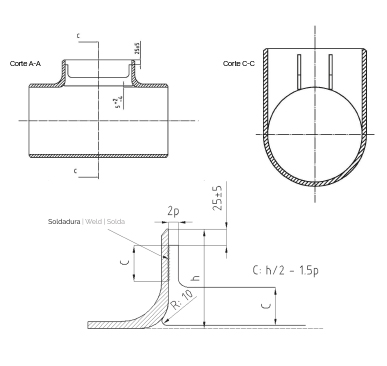

TE CUSHION


SWAGE CONCENTRICO


Fabricado hasta 4"(Según MSS-SP95)
SWAGE EXCENTRICO


Fabricado hasta 4" (Según MSS-SP95)
NIPLES DE TRANSICIÓN
